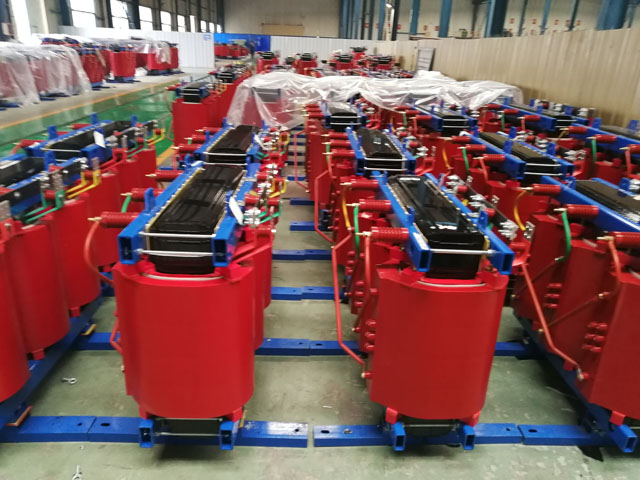

5000KVA干式變壓器

　　5000KVA干式變壓器在長期運行過程中，由于外界知路等原因，不可避免地出現端頭受力、振動引起的緊固件、連接件松動現象。發生上述現象，就有可能產生過熱點。為此，在高低壓端頭及所有可能產生過熱的地方都要設置示溫蠟片，定期觀察，并結合清掃、預防性試驗，緊固端頭和連接件。

　　◆5000KVA干式變壓器簡述

　　安全，難燃防火，無污染，可直接安裝在負荷中心。

　　免維護、安裝簡便、綜合運行成本低。

　　防潮性能好，可在100%濕度下正常運行，停運后不經預干燥即可投入運行

　　損耗低，局部放電量低、噪音小、散熱能力強，強迫風冷條件下可以150%額定負載運行。

　　配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

　　可靠性高。據對已經投入運行的產品的運行研究，產品的可靠性指標已經達到國際先進水平。

　　◆5000KVA干式變壓器功能特點

　　安全，難燃防火，無污染，可直接安裝在負荷中心。

　　免維護、安裝簡便、綜合運行成本低。

　　防潮性能好，可在100%濕度下正常運行，停運后不經預干燥即可投入運行

　　損耗低，局部放電量低、噪音小、散熱能力強，強迫風冷條件下可以150%額定負載運行。

　　配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

　　可靠性高。據對已經投入運行的產品的運行研究，產品的可靠性指標已經達到國際先進水平。

　　箔式線圈：

　　低壓繞組采用整段銅箔，連同F級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈線繞產品短路應力大，安匝不平衡，散熱效果差，存在繞制螺旋角，人工焊接質量不穩定的突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污

　　。引線銅排經氬弧焊自動焊接。

　　◆溫控裝置：

　　5000KVA干式變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半部，可自動檢測并巡回顯示三相線圈各自的工作濕度。并且有超溫報*和跳閘功能。

　　5000KVA干式變壓器結構組成：

　　鐵芯：硅鋼片采用武鋼優質矽鋼片30Q-130，每片硅鋼疊片均浸漬絕緣漆以減少渦流損耗，鐵芯的剪切毛刺和疊裝間隙符合國家標準要求，鐵芯綁扎夾緊牢固、絕緣良好。

　　繞組：采用高導電率的銅導體，高壓繞組為分段層式線圈，低壓繞組為箔式線圈。變壓器不會因溫度的變化在壽命期限內導致線圈表面龜裂。變壓器有測溫裝置，采用Pt100傳感器。傳感器在低壓線圈上端靠近鐵心處,每相低壓線圈溫度處裝設一只Pt100傳感器。

　　鐵芯支持在絕緣子上，由一個可拆鐵芯接地連接片接地，并有明顯接地符號或字樣。

　　鐵芯和金屬件均有防腐保護層。

　　中國樹脂絕緣干式變壓器年產量已達10000MVA，成為世界上干式變壓器產銷量的國家之一。干式變壓器現已被廣泛用于電站、工廠、醫院等幾乎所有電氣上。隨著低噪(2500kVA以下配電變壓器噪聲已控制在50dB以內)、節能(空載損耗降低達25%)的SC(B)9系列的推廣應用，使得中國干式變壓器的性能指標及其制造技術已達到世界先進水平。

　　鐵芯選用優質冷軋硅鋼片，45度階梯全斜接縫結構，利用三剪兩沖鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表面用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。高壓線圈采用優質F級絕緣的導線與國際先進的絕緣材料繞制，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流沖擊、抗溫度變化、抗開裂和極好的散熱性能。采用多級分段圓筒式結構，有較強的承受過電壓能力和很低的局部放電水平。線圈裝模經真空干燥后澆注，整個澆注及固化過程按照預編的工藝曲線完成，精密的過程控制保證線圈無氣孔、空穴。

　　應用范圍：

　　5000KVA干式變壓器的承受熱沖擊能力強、過負載能力大、難燃、防火性能高、對濕度，灰塵不敏感等優勢，造就了其廣泛的適應性。***適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
