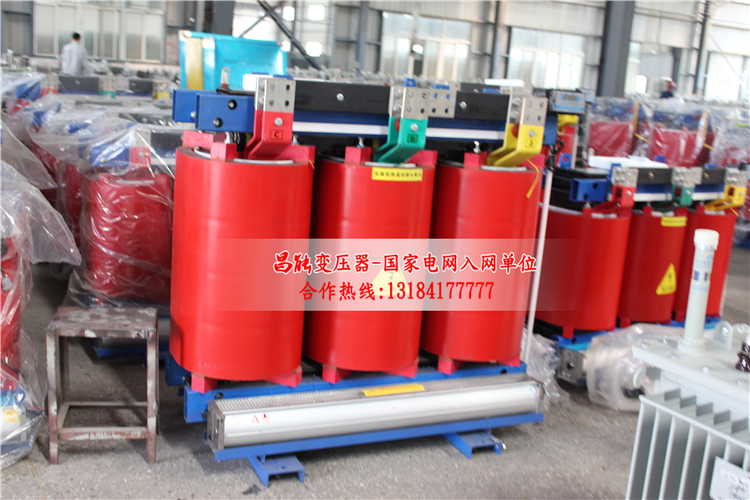

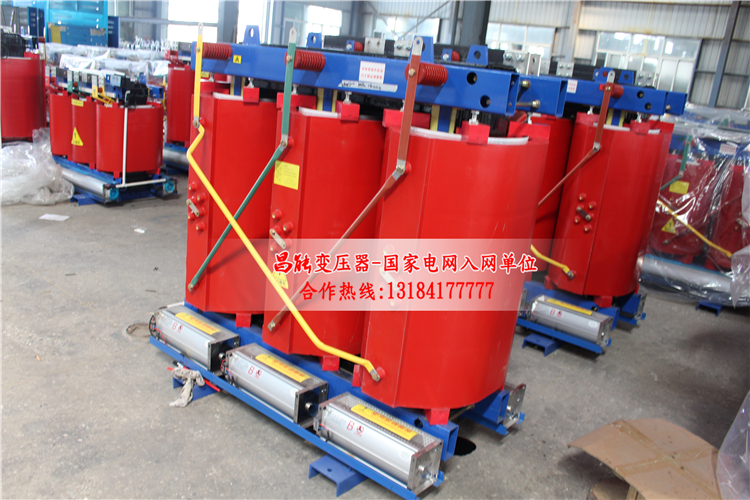

SCB10-3150大型干式變壓器

　　 　概述

　　SCB10-3150大型干式變壓器材料、配方科學，采用生產檢測設備按嚴格的工藝生產而成。產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等執行標準

　　GB1094.11-2007干式電力變壓器

　　GB/T10228-2008干式電力變壓器技術參數和要求

　　GBT17211-1998干式電力變壓器負載導則

　　GB1094.3-2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙

　　JB/T10088-2004 6~500kV級變壓器聲級

　　JB/T56009-1998干式電力變壓器產品質量分等

　　SCB10-3150大型干式變壓器性能特點

　　全密封、全絕緣結構，無需絕緣距離，可靠保護人身安全。 電纜頭有200A肘型插頭及600A“r”型固定式電纜接頭兩種，均可配置全絕緣氧化鋅避雷器隔離開關的作用。

　　本系列變壓器與SCB9型相比，空載損耗、空載電流和噪聲更低;

　　機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長;

　　散熱性能好，過負載能力強，強迫風冷時可提高容量運行;

　　防潮性能好，適應高濕度和其它惡劣環境中運行;

　　可配備完善的溫度監測和保護系統，采用智能信號溫控系統，可自動監測并同屏顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置;

　　體積小，重量輕，占地空間少，安裝費用低。

　　SCB10-3150大型干式變壓器結構特點

　　鐵芯材料采用冷軋取向硅鋼片，全斜接縫疊片式結構;

　　低壓線圈為箔式繞組結構，采用銅箔繞制，高壓線圈為層式結構，真空環氧澆注成型。

　　產品結構：

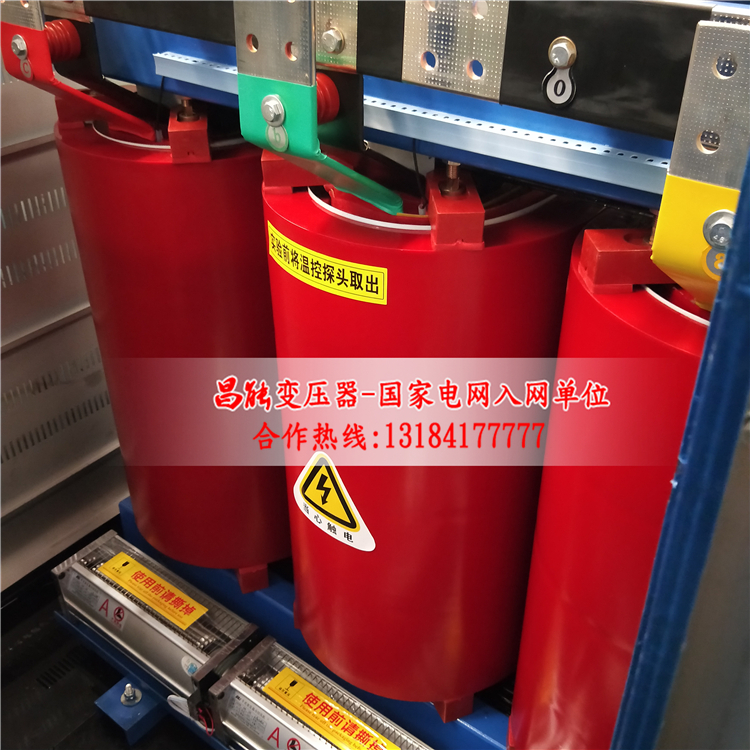

　　高壓繞組

　　高壓繞組用帶填料環氧樹脂真空澆注，局放量小，線圈電氣強度高，繞內外壁用玻璃纖維網絡格板增強，增加了線圈的機械強度，提高了產品抗突短路的能力，線圈不開裂。

　　低壓繞組

　　低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角問題，使安匝更s同時線圈采用軸向冷卻風道，增強了敗熱能力，繞組層間采用了DMD環氧預漫布，整體固化成形。

　　鐵芯

　　鐵芯造用進口冷軋硅鋼片，三階金斜接結構、芯柱果用F級無模禮、鐵芯表面采用環氧樹醒包封，降低了空載損耗，空載電流和鐵芯城央件和緊固件經持殊表面處理，使產品外觀質量有了進一步提高，

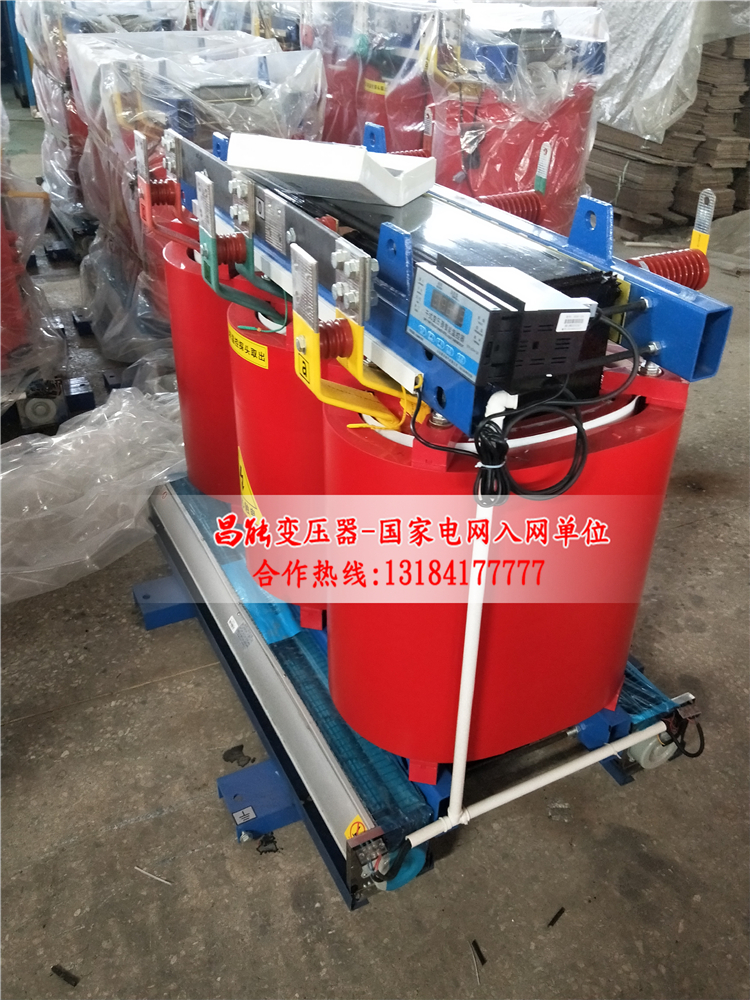

　　溫控系級和冷風系統

　　采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能來。溫度控制采用智能溫控儀，提高了變壓器運行可靠性。

    產品參數：
