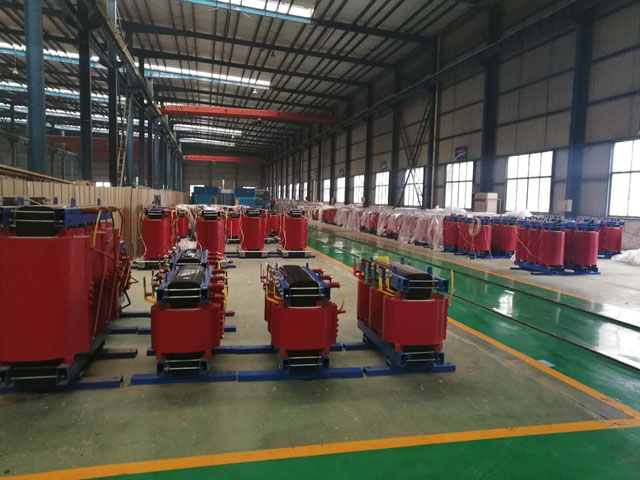

干式變壓器繞組的布置

　　干式變壓器的結構和類型也是比較復雜的，對于干式變壓器的內部的結構的主要的成分就是干式變壓器的繞組，干式變壓器的繞組是干式變壓器重要的組成部分，干式變壓器的繞組的制作的方法也是有很多的，一般而言它的制作的主要的要求是什么呢?以下是常見的干式變壓器的繞組的主要的制作的方法供大家進行參考：

　　一種大型高阻抗干式變壓器繞組布置結構的制作方法

　　【專利摘要】本實用新型涉及一種大型高阻抗干式變壓器繞組布置結構，屬于大型高阻抗干式變壓器制造設備【技術領域】。技術方案是：包含干式變壓器鐵心(1)、高壓線圈(2)、中壓線圈(3)、調壓線圈(4)和低壓線圈(5)，干式變壓器鐵心(1)為三相五柱結構，干式變壓器鐵心(1)上設有線圈，線圈由內向外排列順序依次為高壓線圈(2)、中壓線圈(3)、調壓線圈(4)和低壓線圈(5)。本實用新型的有益效果是：在滿足干式變壓器性能參數要求的同時，有效提高干式變壓器的短路阻抗和抗短路能力，降低運行時的負載損耗，具有體積小、重量輕、損耗低等特點。

　　【專利說明】一種大型高阻抗干式變壓器繞組布置結構【技術領域】

　　[0001]本實用新型涉及一種大型高阻抗干式變壓器繞組布置結構，屬于大型高阻抗干式變壓器制造設備【技術領域】。

　　【背景技術】

　　[0002]高阻抗干式變壓器能有效降低系統短路電流，提高電網的可靠性，同時還可以降低線路開關等電氣設備的開斷容量，可以取消為限制系統短路電流而單獨設置的限流電抗器，從而可降低建設費用、減少占地面積，在電力系統中得到廣泛應用。目前，大型高阻抗干式變壓器體積大，重量大，運行時負載損耗高。

　　實用新型內容

　　[0003]本實用新型目的是提供一種大型高阻抗干式變壓器繞組布置結構，在滿足干式變壓器性能參數要求的同時，能降低干式變壓器的損耗，提高干式變壓器的抗短路能力，解決【背景技術】中存在的問題。

　　[0004]本實用新型的技術方案是:

　　[0005]一種大型高阻抗干式變壓器繞組布置結構，包含干式變壓器鐵心、高壓線圈、中壓線圈、調壓線圈和低壓線圈，干式變壓器鐵心為三相五柱結構，干式變壓器鐵心上設有線圈，線圈由內向外排列順序依次為高壓線圈、中壓線圈、調壓線圈和低壓線圈。

　　[0006]所述干式變壓器鐵心其鐵心疊片采用六級階梯步進搭接結構。

　　[0007]本實用新型 的有益效果是:在滿足干式變壓器性能參數要求的同時，有效提高干式變壓器的短路阻抗和抗短路能力，降低運行時的負載損耗，具有體積小、重量輕、損耗低等特點。

　　【專利附圖】

　　【附圖說明】

　　[0008]圖1是本實用新型結構示意圖;

　　[0009]圖中:干式變壓器鐵心1、高壓線圈2、中壓線圈3、調壓線圈4、低壓線圈5。

　　【具體實施方式】

　　[0010]以下結合附圖，通過實例對本實用新型作進一步說明。

　　[0011]參照附圖1，一種大型高阻抗干式變壓器繞組布置結構，包含干式變壓器鐵心1、高壓線圈

　　2、中壓線圈3、調壓線圈4和低壓線圈5，干式變壓器鐵心I為三相五柱結構，鐵心疊片采用六級階梯步進搭接結構，干式變壓器鐵心I上設有線圈，線圈由內向外排列順序依次為高壓線圈2、中壓線圈3、調壓線圈4和低壓線圈5，從結構上保證產品阻抗的要求。

　　【權利要求】

　　1.一種大型高阻抗干式變壓器繞組布置結構，其特征在于包含干式變壓器鐵心(I)、高壓線圈(2)、中壓線圈(3)、調壓線圈(4)和低壓線圈(5)，干式變壓器鐵心(I)為三相五柱結構，干式變壓器鐵心(I)上設有線圈，線圈由內向外排列順序依次為高壓線圈(2)、中壓線圈(3)、調壓線圈(4)和低壓線圈(5)。

　　2.根據權利要求1所述的大型高阻抗干式變壓器繞組布置結構，其特征在于所述干式變壓器鐵心(I)其鐵心疊片采用六級階梯步進搭接結構。

　　以上是常見的干式變壓器的主要的繞組的制作和主要的制作的方法供大家進行參考，對于干式變壓器的繞組您還有什么其他的疑問和意見的話請和我們的廠家以及技術人員進行了解吧!
