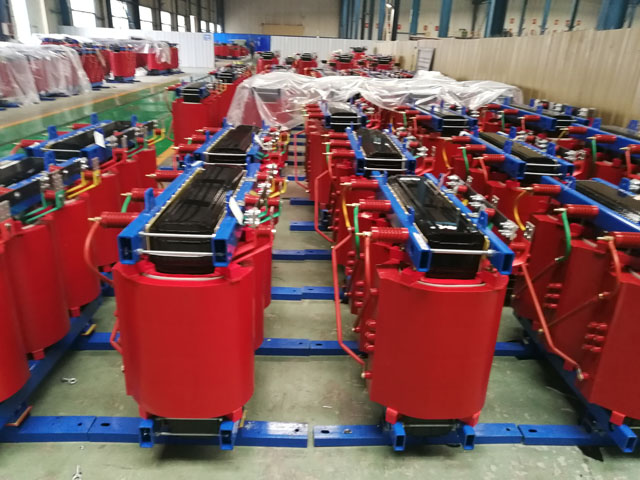

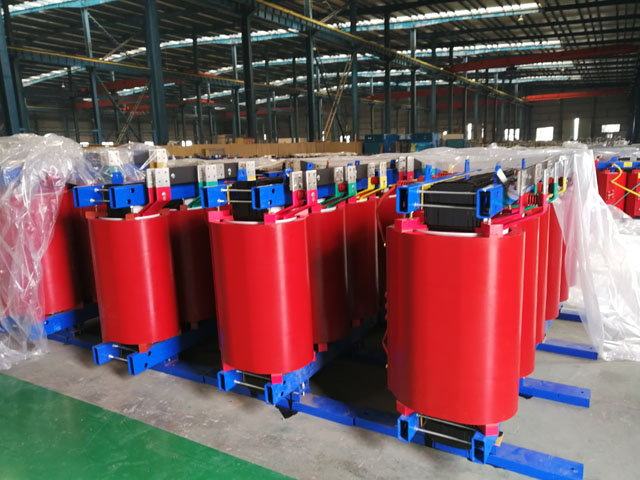

SCB11-160KVA干式變壓器

　　公司引進歐洲先進技術軟件，通過CAD優化設計SCB11-160KVA干式變壓器。SCB11-160KVA干式變壓器鐵心采用優質取向冷軋硅鋼片材料，由德國GEORG公司的階梯接縫鐵心自動生產線制造并用五階步疊接縫工藝，使鐵心的空載性能大大提高。線圈采用Huntsman(原汽巴-嘉基)環氧樹脂，由德國HEDRICH真空澆注設備完成線圈澆注過程。SCB11-160KVA干式變壓器樹脂滲透性好、無氣泡，因而局放電量小。高、低壓線圈緊密配合具有較強的結構強度，從而保證具有較強的抗短路能力和抗振動能力。該產品在正常使用條件下，使用壽命為30年，在運行壽命期內，按正常使用條件產品不會因溫度變化導致線圈表面龜裂。

　　SCB11-160KVA干式變壓器性能特點

　　1.損耗低，節電效果好，帶來了運行上的經濟實惠。

　　2.阻燃、防爆、無污染、免維修、可分散安裝在負荷中心，降低投資造價，節約費用。

　　3.局部放電量小于10PC，線圈不吸潮，不吸塵，機械強度高，可靠性好。

　　4.抗短路，耐雷電沖擊性能好。

　　5.外殼采用不繡鋼、冷板和鋁合金三種材料，類型分拔風式、散熱式，進出線可以上進上出，下進上出，下進下出。

　　6.變壓器可按用戶需要帶有溫度控制和溫度顯示系統，可和溫控系統配合使用。

　　使用條件

　　1.海拔高度：不超過1000m。

　　2.環境溫度：氣溫 +40℃，日平均氣溫 +30℃，年平均氣溫 +20℃ ，低氣溫 -30℃(適用于戶外式變壓器)， 低氣溫 -5℃(適用于戶內式變壓器)

　　3.電源電壓的波形：電源電壓的波形近似于正弦波。

　　4.多相電源電壓的對稱性：多相變壓器所連接的電源電壓應近似堆成。

　　基本要求

　　產品質量必須符合GB/T 10228-1997和 GB 6450-1986產品質量標準的要求。

　　企業污染物排放應滿足國家或地方污染物排放標準的要求。

　　SCB11-160KVA干式變壓器產品特點

　　1、低噪聲低損耗

　　1)變壓器的噪聲來源自鐵心，本公司應用國內引進的德國GEORG公司階梯接縫鐵心自動生產線，采用Step-Lap新工藝，改善了鐵心內部的磁路分布，以其特有的設備優勢，降低了產品的噪聲。

　　2)產品設計，采用CAD手段，選用優質的硅鋼片，取較低的磁密使其遠離飽和點，使得鐵心中的諧波量減少，降低了噪聲及空載損耗。

　　3)所有的夾緊部位均采用硅橡膠及彈性元件緩沖以減少振幅，降低噪聲，同時在鐵心外表面涂覆一定厚度的樹脂，起到了隔音作用。

　　2、難燃不污染環境

　　1)優質樹脂和玻璃纖維所組成的固體絕緣具有很高的電氣強度(擊穿電壓不小于34KV/mm)，局部放電量小，可控制在≤5pC范圍內。

　　2)由于干式變壓器所用的樹脂和玻璃纖維復合絕緣材料在燃燒時產生的熱量極小(約65mJ/kg)，因此具有阻燃自熄的特點。

　　3)干式變壓器的鐵心用樹脂涂覆，線圈全部被樹脂包封，因此可在空氣相對濕度100%濕度下可靠運行，并具有很高的防腐蝕能力。干式變壓器同時還具有過負荷能力強，熱穩定性好、體積小、重量輕、安裝簡單方便，免維護等優點。廣泛用于高層建筑、商業中心、機場、車站、碼頭、地鐵、工廠和地下配電站等。

　　3、鐵心

　　鐵心采用優質取向冷軋硅鋼片材料，由德國GEORG公司階梯接縫鐵心自動生產線制造并采用階梯接縫(Step-Lap)新工藝。使磁路結構得到改善，階梯接縫處的磁通密度降低。由一流的設備，優質的硅鋼片以及先進的工藝，鐵心的空載性能大大提高。與常規結構鐵心比較，空載損耗，空載電流和噪聲水平分別減少5%-6%、20%-30%和6%。

　　4、線圈

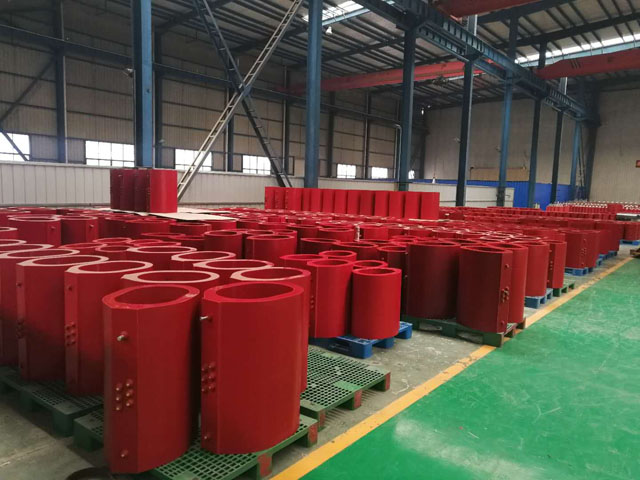

　　樹脂澆注高壓線圈：高壓線圈為分段層式結構，采用Huntsman(原瑞士CIBA)樹脂系統材料，德國HEDRICH設備真空澆注。低壓線圈采用泊式結構。先進的工藝保證了線圈具有局放量小，抗短路能力強的特點。高壓線圈調壓范圍： Un±5%和Un±2×2.5%無勵磁調壓以及Un±4×2.5%有載調壓。

　　5、溫控裝置

　　具有故障報警，超溫報警，超溫跳閘，三相巡檢，啟、停風冷裝置等功能。還可配置計算機遠程控制借口。

　　6、冷卻裝置

　　采用輻流風機，具有噪聲低，冷卻效果好，安裝方便等優點，加裝風機可增加干式變壓器的出力。

　　7、新產品開發、質量控制

　　公司注重新產品研究開發，具有一支很強的設計、工藝、實驗及材料檢測的技術隊伍。廣泛應用CAD手段，可滿足用戶各種特種產品的訂貨要求。

　　SCB11-160KVA干式變壓器采用IEC國際標準組織生產，通過ISO9001質量體系認證。由于采用現代化生產技術和嚴格的質量控制，產品能經受嚴格的出廠實驗和型式實驗，保證具有高標準的質量，優良的售后服務。
