SCB10全銅干式變壓器
SCB10全銅干式變壓器
昌能SCB10型干式變壓器技術參數表：
|
規格型號 |
電壓組合 |
聯結組標號
|
空載損耗 W |
負載損耗 W (120℃)
|
空載電流 % |
短路阻抗 % |
外形尺寸（mm） L x W x H |
總重 kg |
安裝尺寸 （mm） |
||
|
高壓kV |
高壓分接范圍 % |
低壓kV |
|||||||||
|
SCB10-30 |
6 6.3 10 10.5 11 |
±5% or ±2x 2.5% |
0.4 |
Yyn0 or Dyn11 |
190 |
710 |
2.3 |
4 |
880×600×765 |
320 |
550×550 |
|
SCB10-50 |
270 |
1000 |
2.2 |
4 |
960×750×805 |
470 |
550×714 |
||||
|
SCB10-80 |
370 |
1380 |
1.7 |
4 |
980×750×895 |
510 |
550×714 |
||||
|
SCB10-100 |
400 |
1570 |
1.7 |
4 |
1010×750×910 |
700 |
550×710 |
||||
|
SCB10-125 |
470 |
1850 |
1.5 |
4 |
1050×830×1000 |
750 |
660×780 |
||||
|
SCB10-160 |
540 |
2130 |
1.5 |
4 |
1050×830×1010 |
890 |
660×780 |
||||
|
SCB10-200 |
620 |
2530 |
1.3 |
4 |
1060×870×1135 |
1050 |
660×820 |
||||
|
SCB10-250 |
720 |
2760 |
1.3 |
4 |
1210×1000×1140 |
1210 |
660×964 |
||||
|
SCB10-315 |
880 |
3470 |
1.1 |
4 |
1220×1000×1140 |
1450 |
660×964 |
||||
|
SCB10-400 |
980 |
3990 |
1.1 |
4 |
1290×1000×1220 |
1680 |
660×964 |
||||
|
SCB10-500 |
1160 |
4880 |
1.1 |
4 |
1320×1000×1285 |
1910 |
660×964 |
||||
|
SCB10-630 |
1300 |
5960 |
0.9 |
6 |
1530×1000×1205 |
2130 |
660×964 |
||||
|
SCB10-800 |
1520 |
6960 |
0.9 |
6 |
1570×1000×1300 |
2610 |
660×964 |
||||
|
SCB10-1000 |
1770 |
8130 |
0.9 |
6 |
1630×1200×1390 |
3070 |
820×1164 |
||||
|
SCB10-1250 |
2090 |
9690 |
0.9 |
6 |
1650×1200×1510 |
3540 |
820×1164 |
||||
|
SCB10-1600 |
2450 |
11730 |
0.9 |
6 |
1660×1200×1650 |
4500 |
820×1164 |
||||
|
SCB10-2000 |
3050 |
14450 |
0.7 |
6 |
1750×1200×1750 |
5150 |
820×1164 |
||||
|
SCB10-2500 |
3600 |
17170 |
0.7 |
6 |
1940×1400×1820 |
6050 |
1070×1364 |
||||
注：外形尺寸僅供參考，以產品圖紙為準。
昌能變壓器廠生產的干式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠。該系列產品采用比較好的制造技術，設計圖紙及技術文件齊全、正確、清晰、，生產設備較高，制造工藝穩定，測定手段完備，為生產的產品提供了堅實的保障。

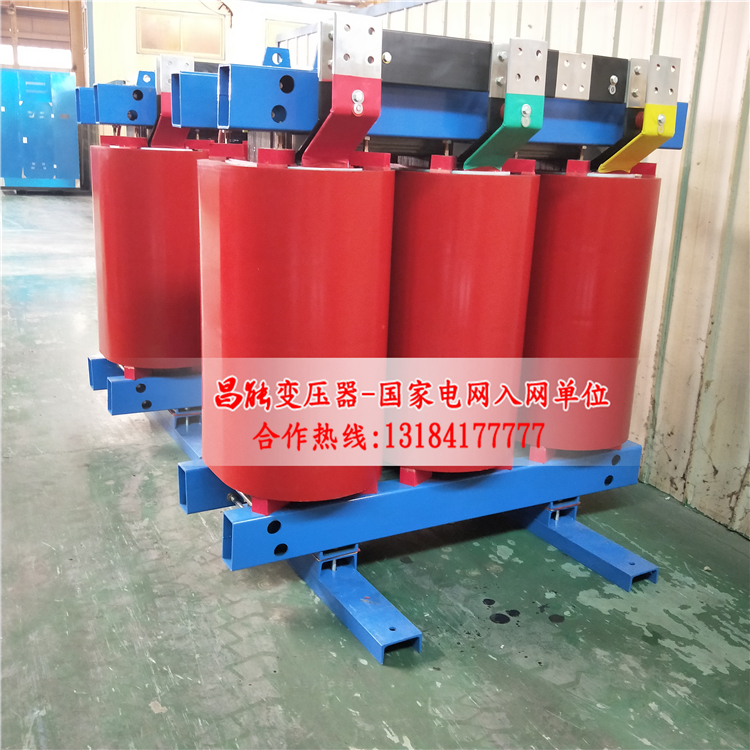

??SC(B)10型環氧樹脂澆注干式變壓器根據標準《干式電力變壓器》制造，本產品性能損耗低，節能效果好，運行經濟，免維護。除工藝結構較高，抗短路、雷電沖擊水平高外，還具有阻然、防潮、防塵、噪聲低等特點，可深入負荷中心。廣泛適用于高層建筑、機場、車站、碼頭、電廠、變電站等。特別適合于易燃易爆等防火要求高的場所安裝使用。

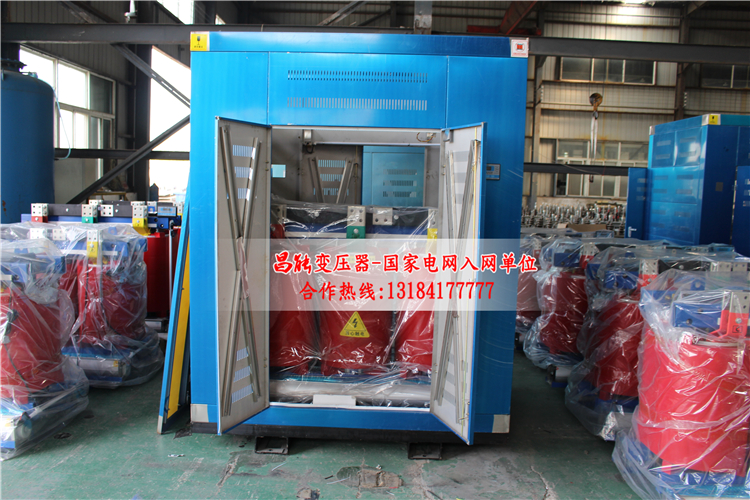

??昌能變壓器制造有限公司生產的標準型變壓器為不帶外殼，防護等級為IP00，如客戶需要提供防護等級為IP20和IP23的外殼。外殼可根據客戶要求選用普通鋼板、不銹鋼板、鋁合金等材料制作，并作酸洗、磷化、噴塑等處理。溫度控制顯示儀、負荷測錄儀安裝在外殼低壓側，方便用戶觀察，安全可靠。
??1、SC(B)10型主要性能參數見表
??2、相數：3相
??3、頻率：50Hz
??4、絕緣耐熱等級：F級
??5、繞組平均溫升：≤100K
??6、局部放電量：小于5pc
